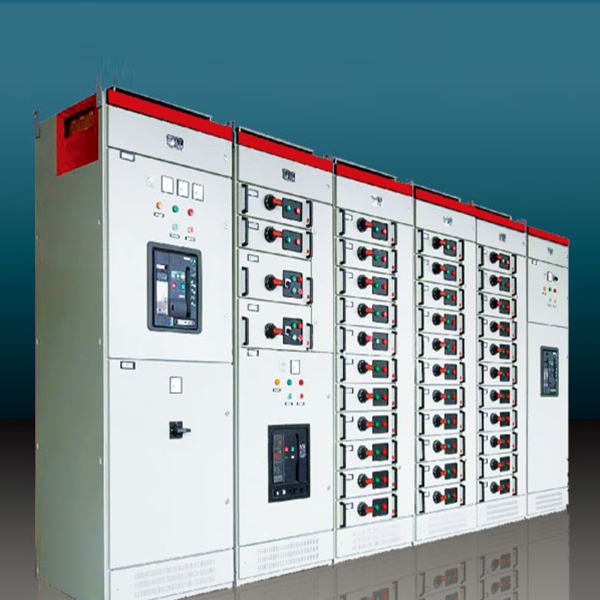

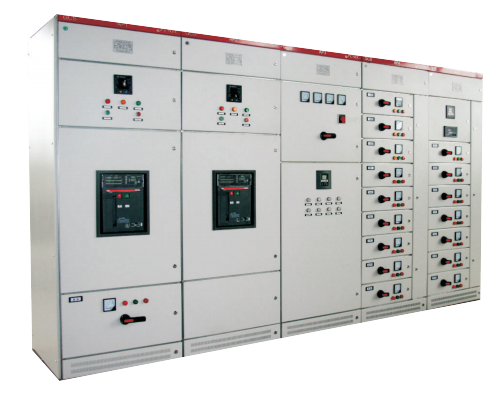

低壓抽出開關柜GCS

產品分類：配電系統
瀏覽量：3867
產品描述：
在線訂購

產品概述：

本裝置適用于發電廠、石油、化工、冶金、紡織、高層建筑低壓配電系統。在大型發電廠、石化系統等自動化程度高，要求與計算機接口的場所，作為三相交流頻率為50Hz、額定工作電壓為400V、690V，額定電流為4000A及以下的發、供電系統中的配電、電動機集中控制、無功功率補償使用的低壓成套配電裝置。

產品特點：

a、主構架采用C型型鋼，型鋼的二側面分別有模數為20mm和100mm的9.2mm的安裝孔，內部安裝靈活方便。
b、裝置的各功能室相互隔離，其隔離室分為功能單元室、母線室和電纜室，各室的作用相對獨立。
c、安全可靠：大量采用高強度阻燃型工程塑料組件，有效加強保護安全性能。
d、電纜隔室的設計使電纜上下進出均十分方便。

技術參數：

主電路額定電壓V	AC380V（400V）、660V
輔助電路額定電壓V	AC220V、380V（400V） DC110V、220V
額定頻率Hz	50HZ（60HZ）
額定絕緣電壓V	600V(1000V)
額定電流A	水平母線：≤4000A垂直母線（MCC）：1000A
母線額定短時耐受電流（KA/1s）	50、80
母線額定峰值耐受電流（KA/0.1s）	105、76
工頻試驗電壓V	主電路：2500 V/1min 輔助電路：1760 V/1min
母線	三相五線制或三相四線制 A.B.C.PEN
防護等級	IP3L0,IP4L0
