l 概述

GDH系列動力配電柜適合于工業與民用建筑中作為頻率為50Hz，電壓為500V及以下，三相四線電力系統的動力配電和照明配電用。

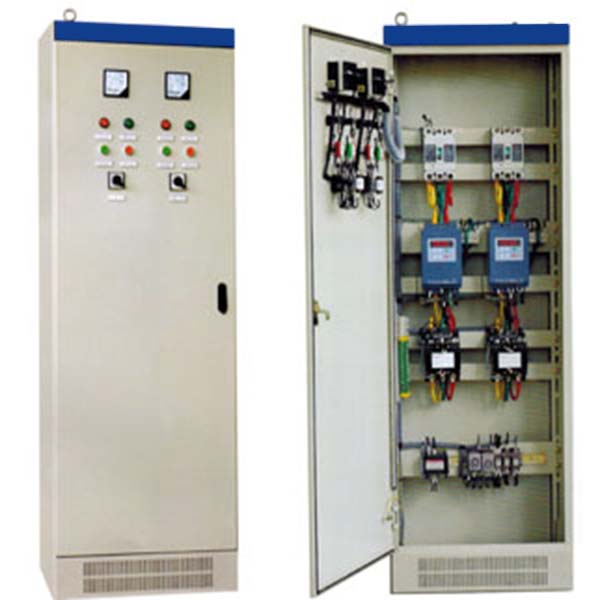

本產品系戶內封閉配電箱。箱體結構用薄鋼板彎制焊接而成，其正面為單扇左開門，門上裝有電壓表、電流表等測量?jī)x表和操作元件、控制元件、信號元件等。配電箱靠墻安裝，進出線電纜由底部引入。用戶有特殊要求，亦可在箱頂蓋板上沖進線敲落孔或加裝母線室。

l 結構特點

1、GDH型低壓動力配電柜，系采用GGD型8MF型材組合而成，柜體零件按模塊原理設計，并有20模的安裝孔，通用系數高，可以使工廠實行預生產，既縮短制造周期，也提高工作效率。

2、構架采用可卸活動鉸鏈，安裝、拆卸方便，門的折邊處均嵌有一根小型橡塑條，關門時與框架之間的嵌條有一定的壓縮行程，能防止門與柜體直接碰撞，也提高了防護等級。

3、裝電器元件的儀表門用多股軟線與框架相連，柜內的安裝件與框架用滾花墊圈連接，整柜構成完整的接地保護系統。
